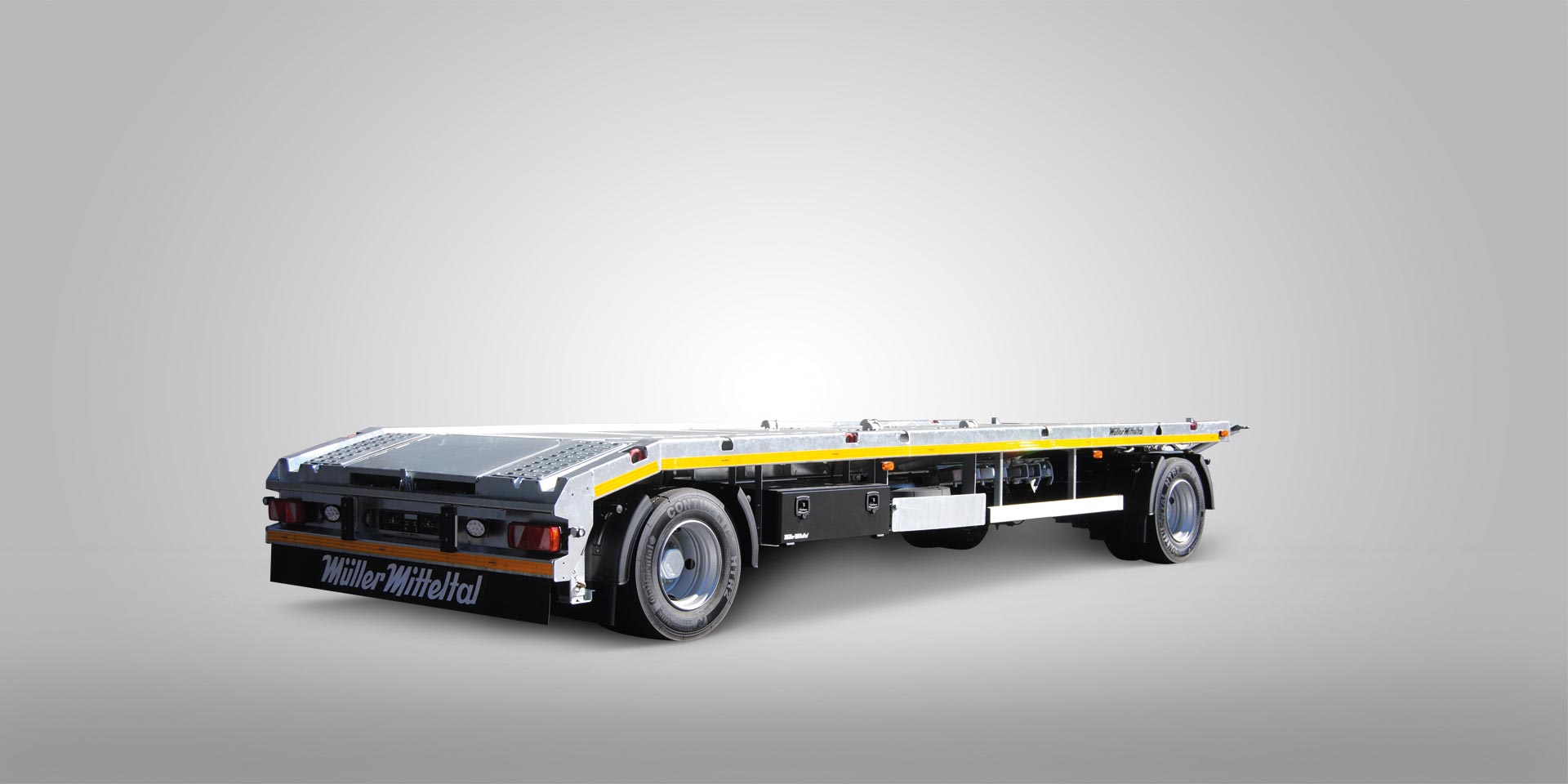

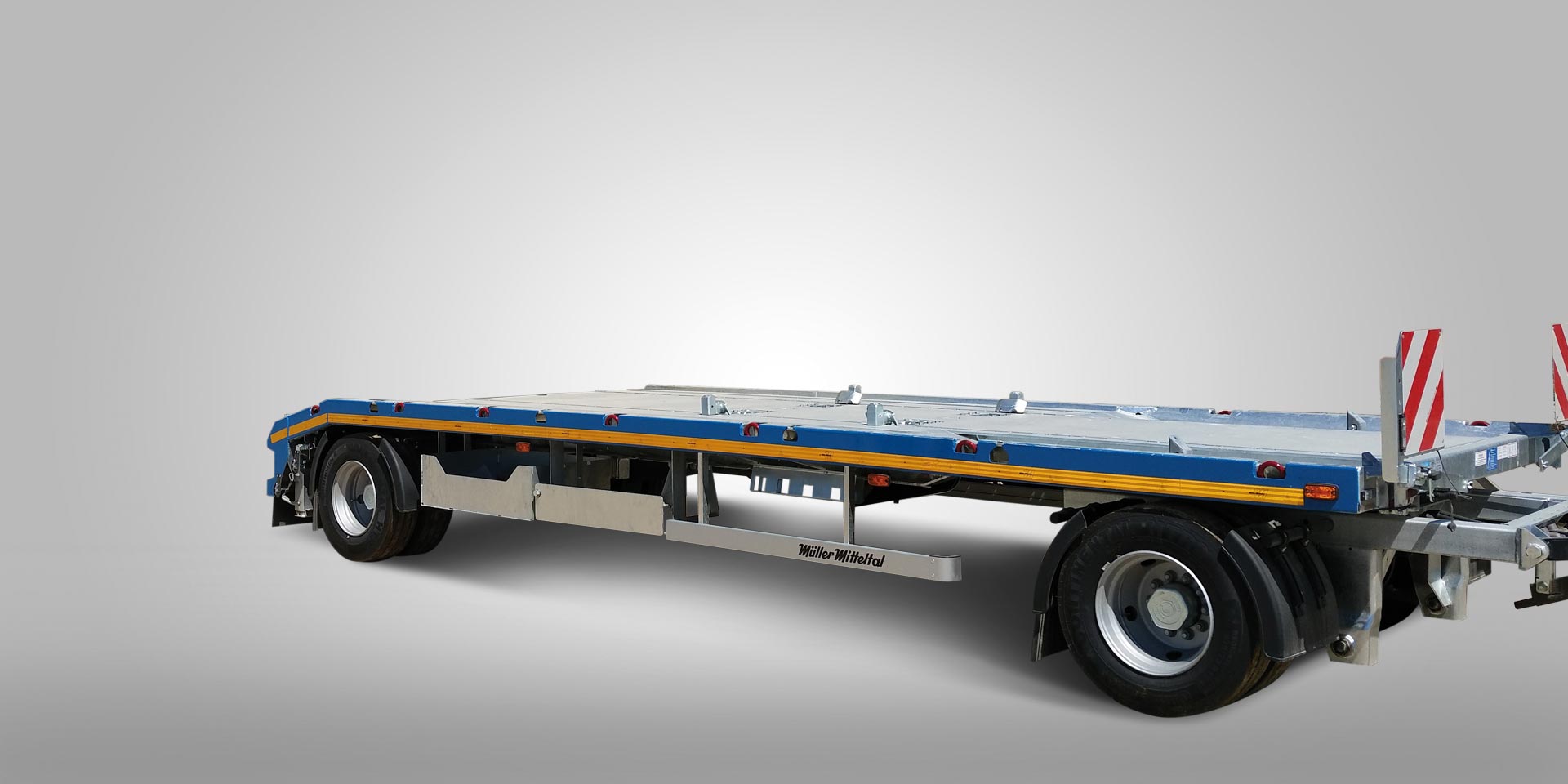

Kombi-Tieflader

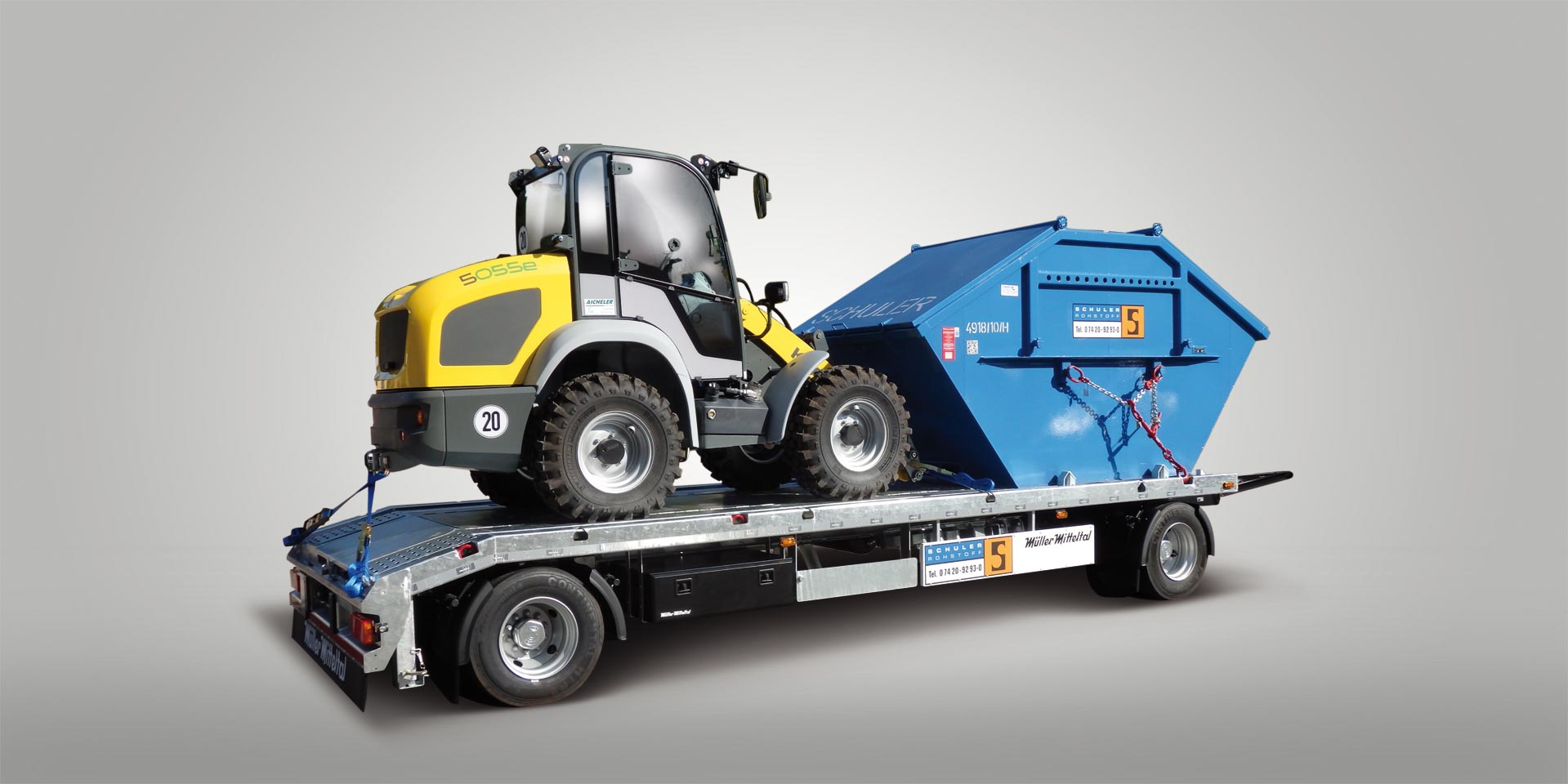

Der "TRA Kombi-Tieflader" eignet sich besonders für wechselnde Transporte von Baumaschinen, Rollbehältern und Absetzbehältern."
Der Tieflader wird in einer 2- oder 3-achsigen Bauweise für 20 oder 24t zulässiges Gesamtgewicht angeboten. Die niedrige Bauweise mit der 17,5 Zoll Bereifung ist sowohl parabel als auch luftgefedert verfügbar. Mit seiner niedrigen Ladehöhe reiht sich der „TRA Kombi-Tieflader“ in die Kategorie der Tieflader ein. Nutzlaststark zeigt sich der Neue auch: In zweiachsiger Ausführung mit einem Eigengewicht von ca. 4.300kg bietet er eine Zuladung von rund 13.700kg bei einer Zulassung auf 18t und ca. 15.700kg Nutzlast bei einer Zulassung auf 20t zulässiges Gesamtgewicht. Auf Wunsch können in Verbindung mit einem absenkbaren Drehgestell 2 Absetzmulden transportiert werden.

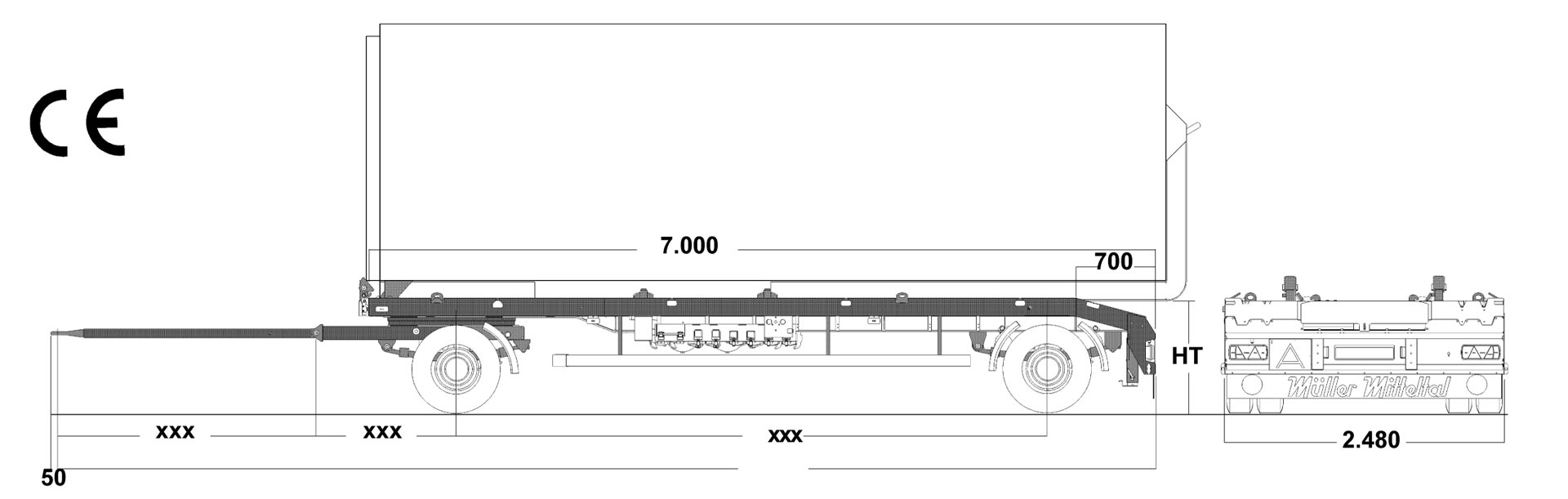

Technische Daten
Passend für Rollbehälter mit Außenrollen in den Längen 5.500-7.000 mm i.L. zum Aufschieben von hinten
• ABS/EBS-Steckverbindung nach ISO 7638 (5- oder 7-polig) muß vorhanden sein.
Fahrwerk 10 t-Achsenhafter
Fahrgestell Hauptrahmen, mit erhöhtem Außenrahmen zur Führung der Rollbehälter, feuerverzinkt. Staufach zur Aufnahme von ALU-Einschubrampen, ohne Rampen. 6 UVV-Zurr-Ringe LC 10000 daN (seitlich), 8 Zurrstege LC 2000 daN in Kleeblattausführung (seitlich) und 2 UVV-Zurr-Ringe LC 13400 daN vorne.
Bodenbelag Stahlblechboden mit Rollenvertiefungen im Drehgestellbereich.
Abstützung 2 bedienungsfreundliche, außen liegende Fallstützen hinten.
Container Der Rollbehälter wird durch 2 pneumatische Querspanneinheiten an 4 Punkten befestigt. Nach Aufschieben des Containers werden die 4 Sicherungsklauen durch Betätigen eines Ventils geschlossen und der Behälter gegen den Fahrgestellrahmen verspannt. Nach vorne wird der Container zusätzlich durch 2 Steckteile (mit Leerhalter), die in verschiedenen Positionen in der Laufbahn gesteckt werden können, gesichert.
Optionen:
Drehgestell Zuggabel pneumatisch absenkbar
Muldenarret. 8 umsteckbare Muldenanschläge zum seitlichen Zentrieren der Mulden. Vordere Muldenanschläge (4 Stück) gesteckt mit pendelbarem Anschlag, feuerverzinkt. 6 UVV-Zurr-Ringe LC 10000 daN seitlich zum Einhängen von Spannelementen zur form- und kraftschlüssigen Sicherung der Mulden . 8 Zurrstege LC 2000 daN in Kleeblattausführung (seitlich) und 2 UVV-Zurr-Ringe LC 13400 daN vorne.
Behälter nach DIN 30720-1 <= 10 m³
TRA 18
| Gesamtgewicht | 18.000 kg |
|---|---|
| Eigengewicht | 4.200 kg |
| Nutzlast | 13.800 kg |
| Bodenhöhe bei Blattfed. belastet | 980 mm |
| Bodenhöhe bei Luftfederung belastet | 1.030 mm |
| Bereifung | 235 / 75 R 17.5 |
TRA 24
| Gesamtgewicht | 24.000 kg |
|---|---|
| Eigengewicht | 5.150 kg |
| Nutzlast | 18.850 kg |
| Bodenhöhe bei Blattfed. belastet | 980 mm |
| Bodenhöhe bei Luftfederung belastet | 1.030 mm |
| Bereifung | 235 / 75 R 17.5 |
